Gasdruckfedern

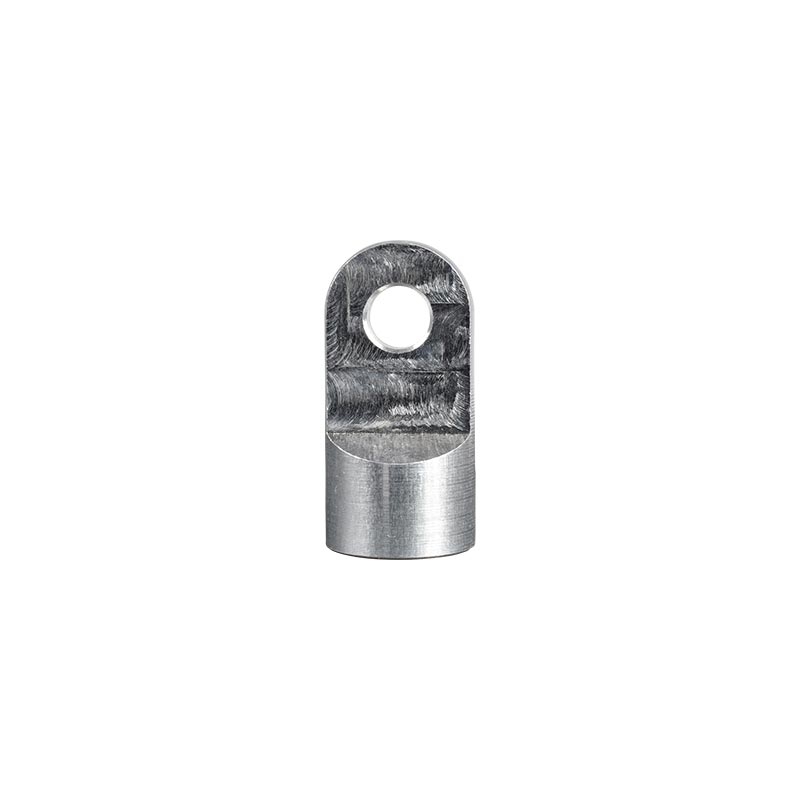

Auge abgefräst Material Aluminium Augen-Ø (A) 6,1 mm Länge (B) 23 mm Dicke (C) 3 mm Breite (E) 15 mm Gewinde M6
Auge abgefräst Material Edelstahl Augen-Ø (A) 6,1 mm Länge (B) 20 mm Dicke (C) 3 mm Breite (E) 12 mm Gewinde M5
Auge abgefräst Material Edelstahl Augen-Ø (A) 8,1 mm Länge (B) 19 mm Dicke (C) 10 mm Breite (E) 14 mm Gewinde M8

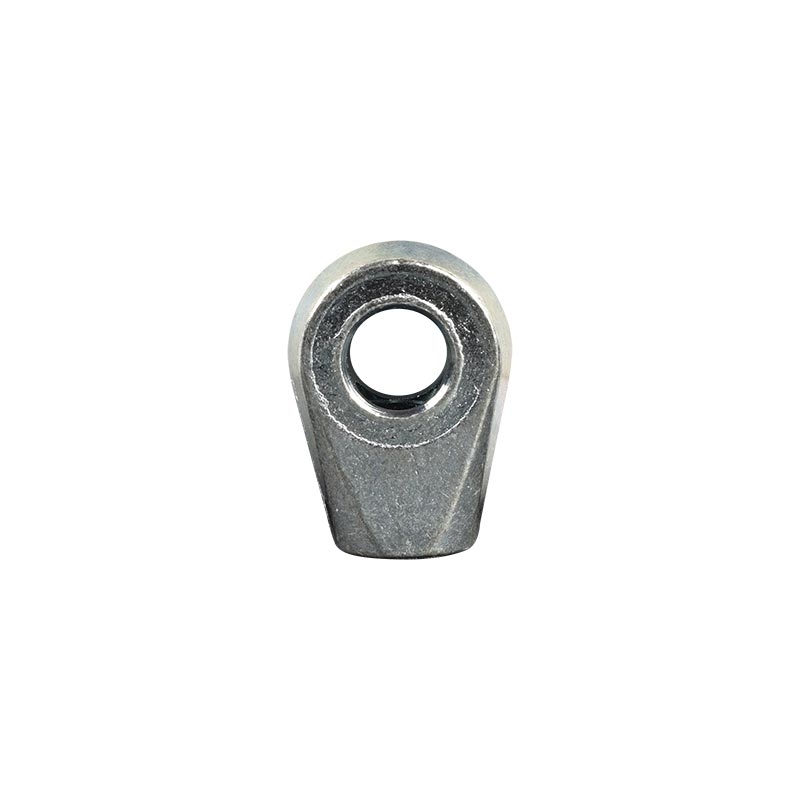

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 16 mm Dicke (C) 12 mm Breite (E) 19 mm Gewinde M10

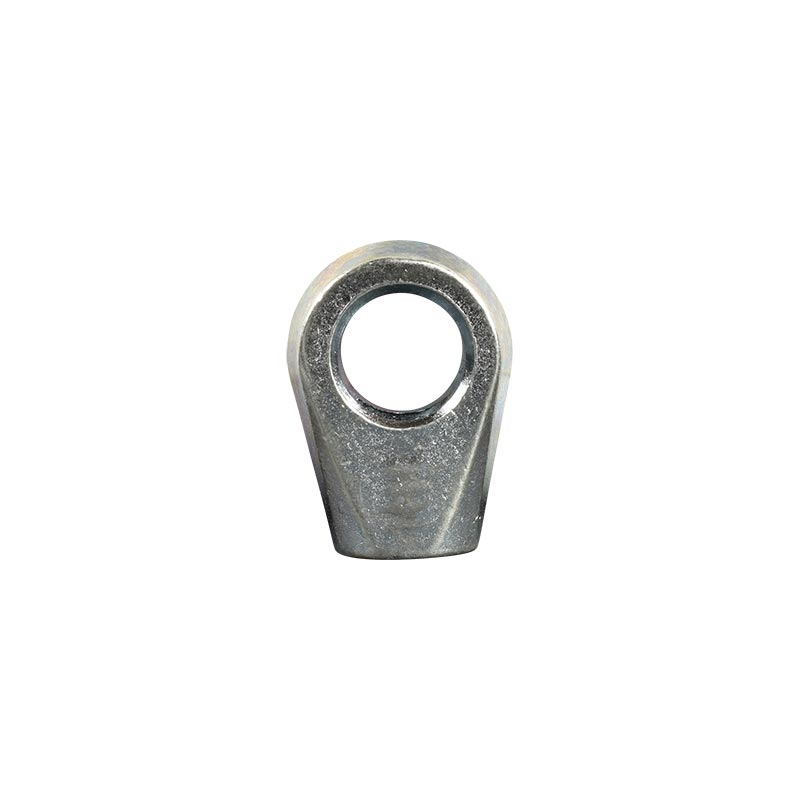

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 10,1 mm Länge (B) 16 mm Dicke (C) 12 mm Breite (E) 19 mm Gewinde M10

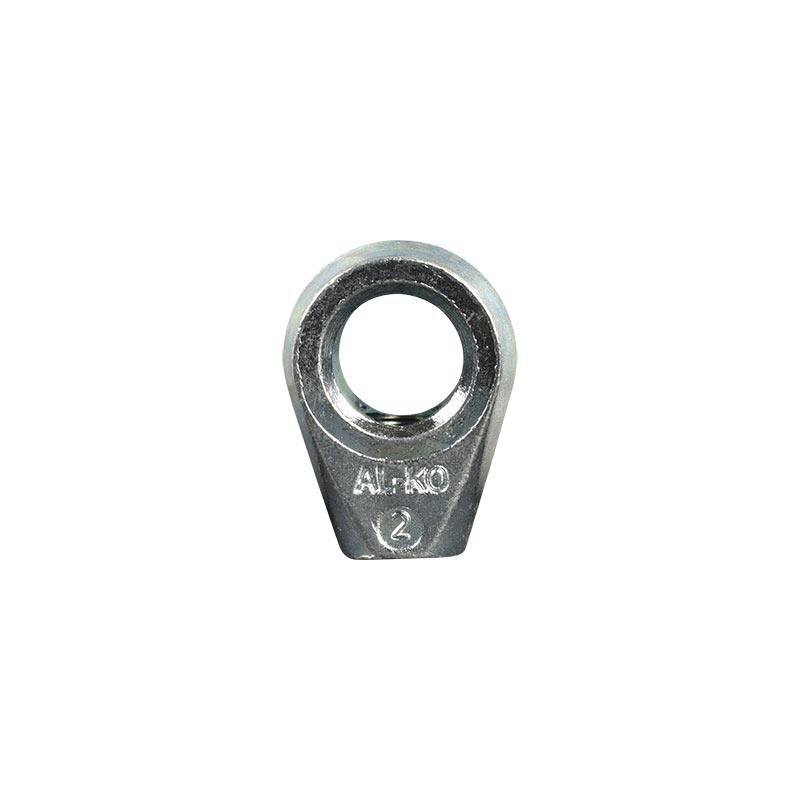

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 10,1 mm Länge (B) 18 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M8

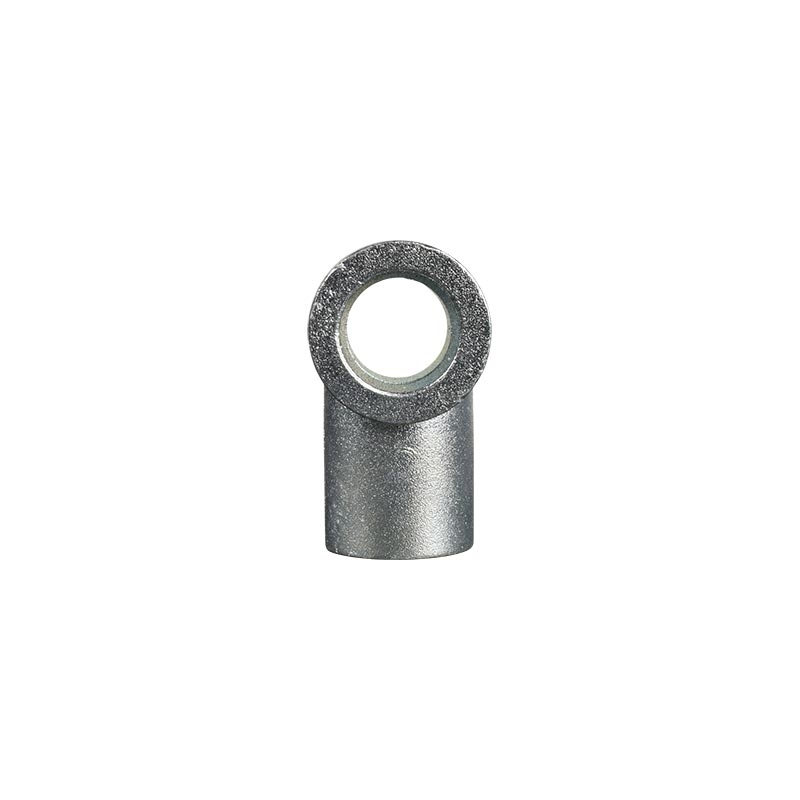

Auge Material Stahl, verzinkt Augen-Ø (A) 10,1 mm Länge (B) 25 mm Dicke (C) 18 mm Breite (E) 18 mm Gewinde M8

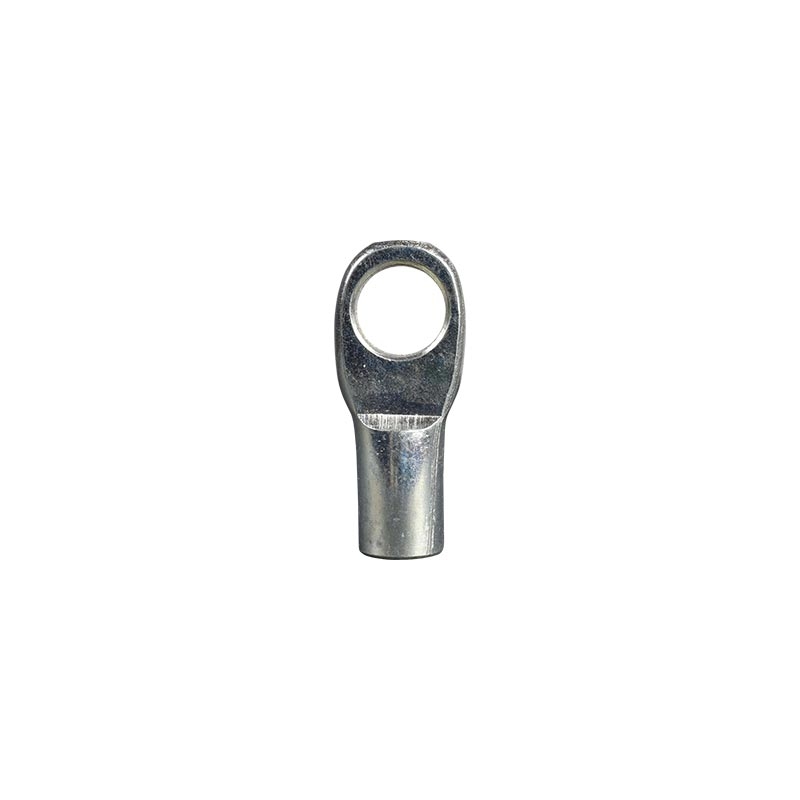

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 10,1 mm Länge (B) 28 mm Dicke (C) 5 mm Breite (E) 15 mm Gewinde M6

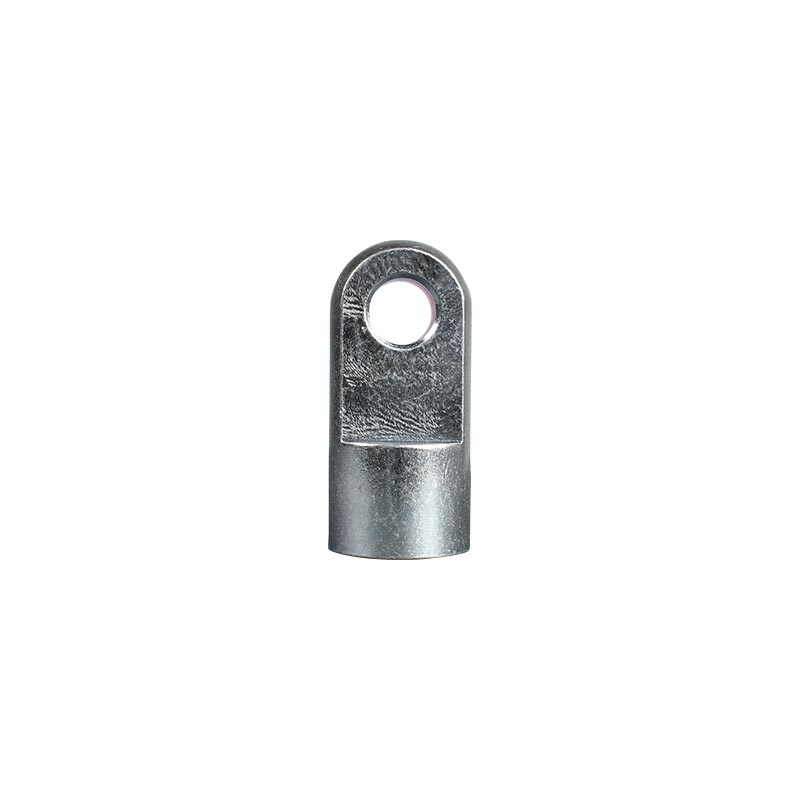

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 10,1 mm Länge (B) 30 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M10

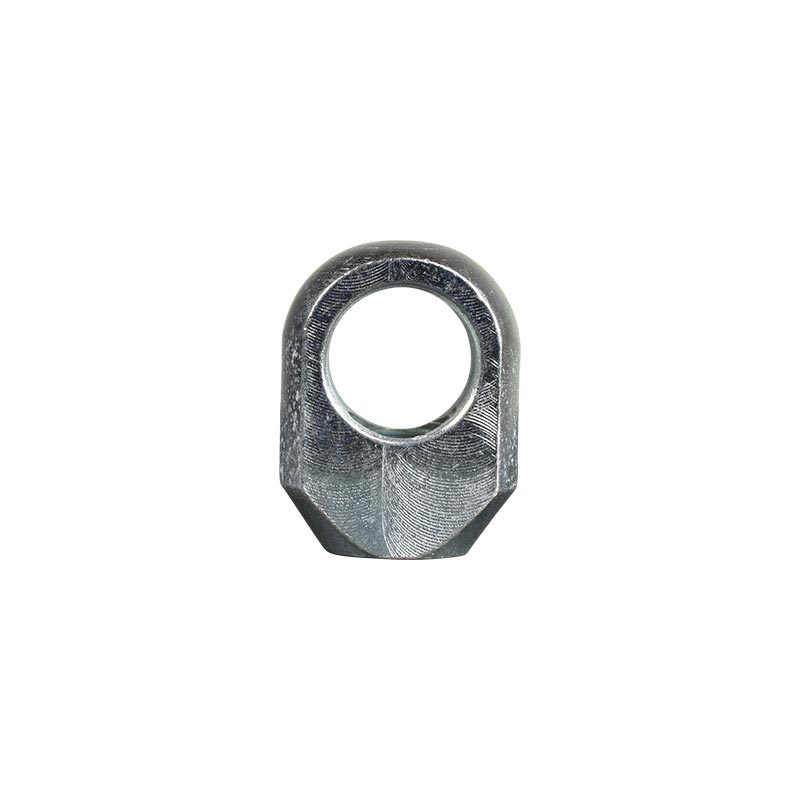

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 12,1 mm Länge (B) 16 mm Dicke (C) 12 mm Breite (E) 19 mm Gewinde M10

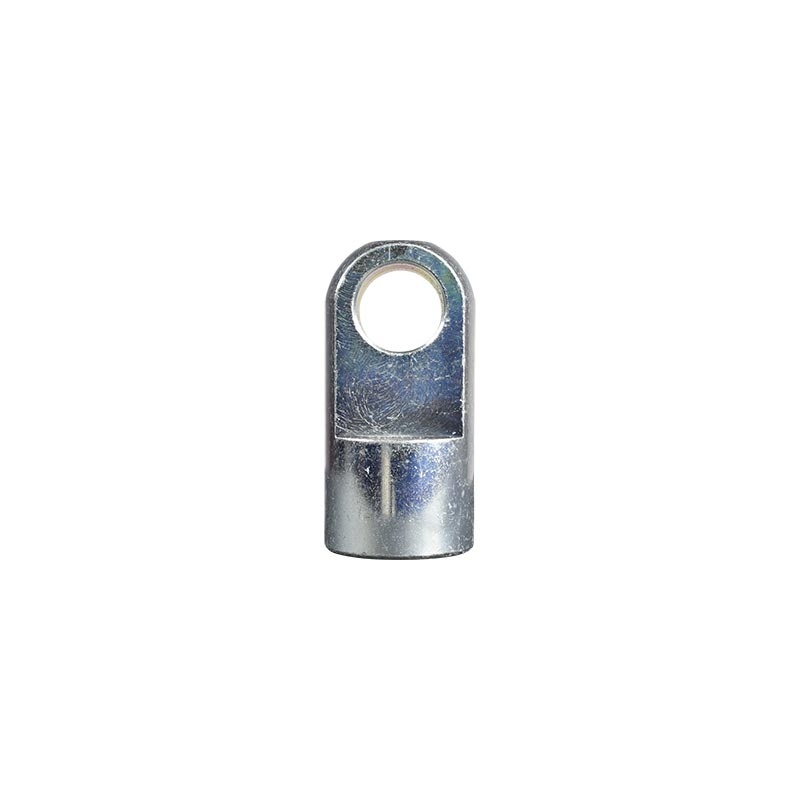

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 14,1 mm Länge (B) 40 mm Dicke (C) 14 mm Breite (E) 25 mm Gewinde M14

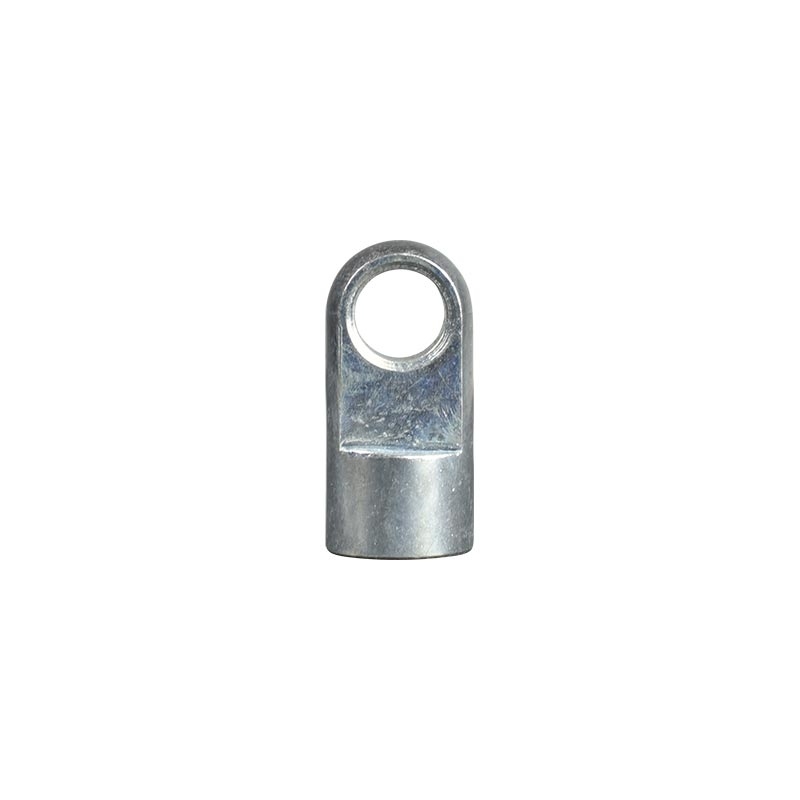

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 6,1 mm Länge (B) 16 mm Dicke (C) 6 mm Breite (E) 10 mm Gewinde M5
Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 18 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M6

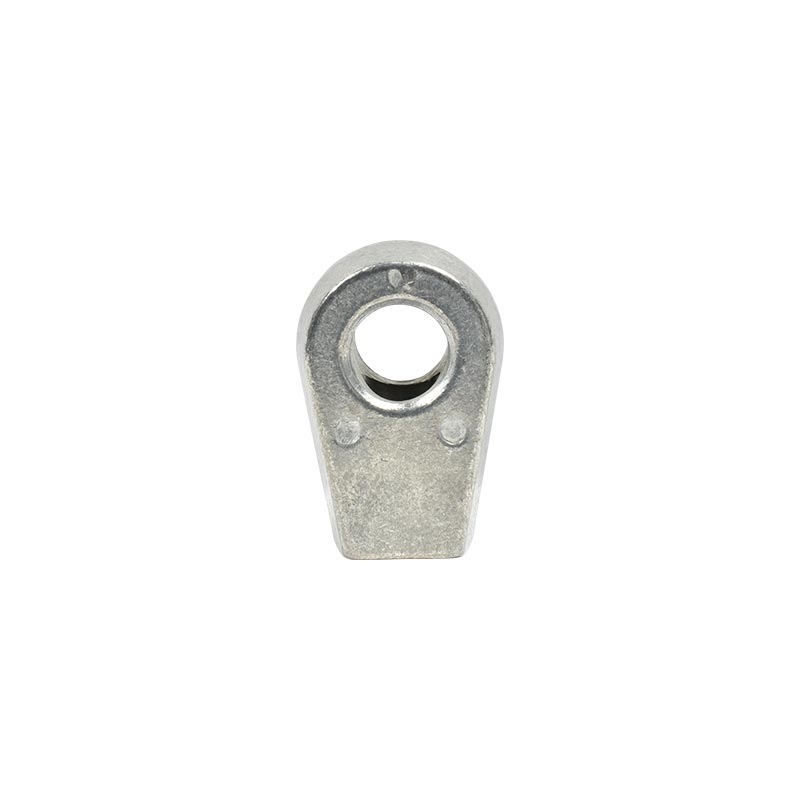

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 18 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M8

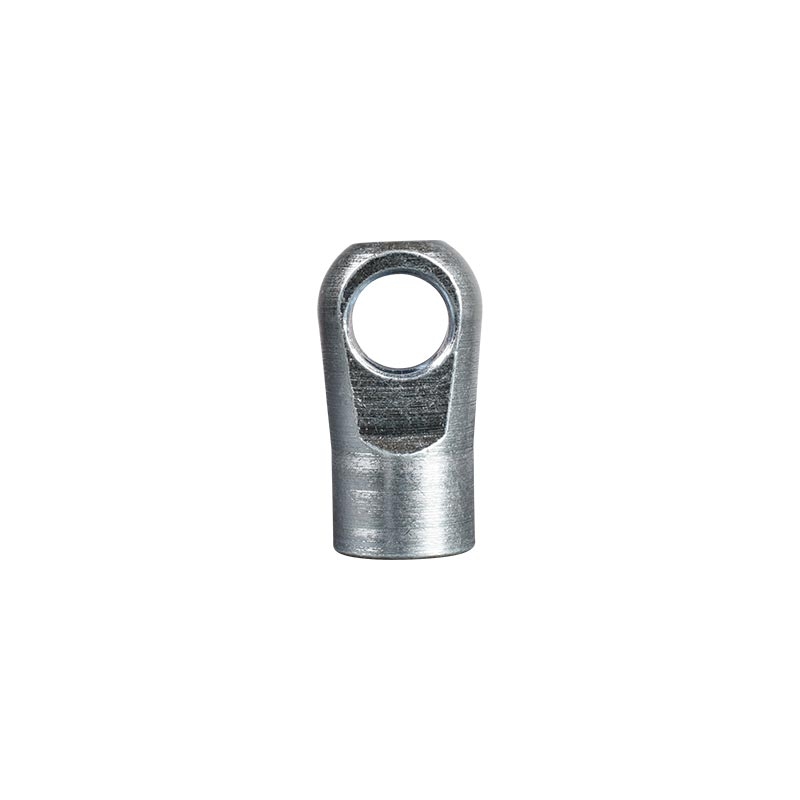

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 19 mm Dicke (C) 10 mm Breite (E) 14 mm Gewinde M8

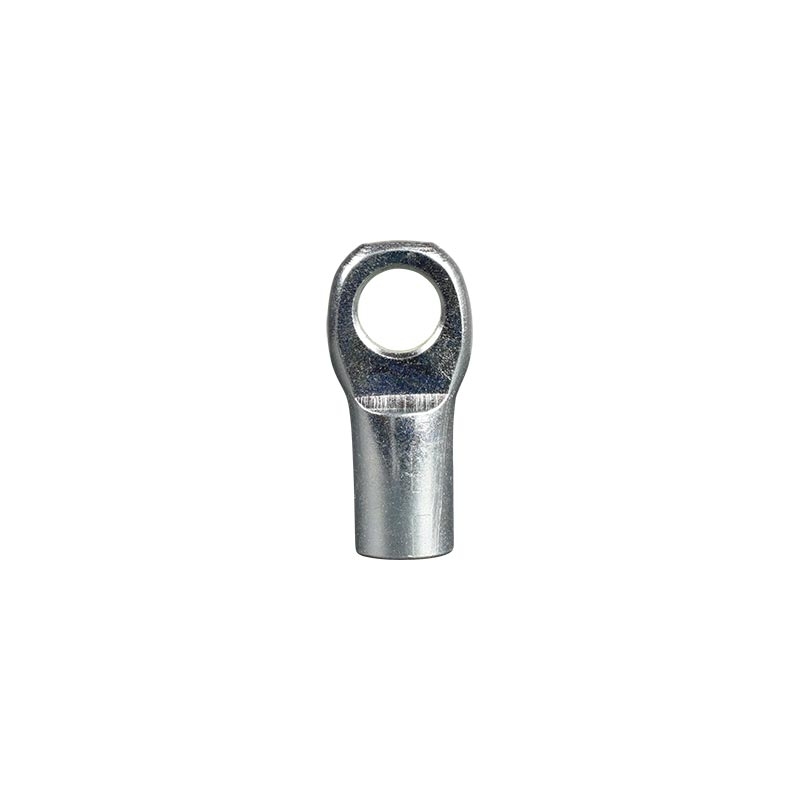

Auge abgefräst Material Stahl Augen-Ø (A) 8,1 mm Länge (B) 24 mm Dicke (C) 5 mm Breite (E) 15 mm Gewinde M6

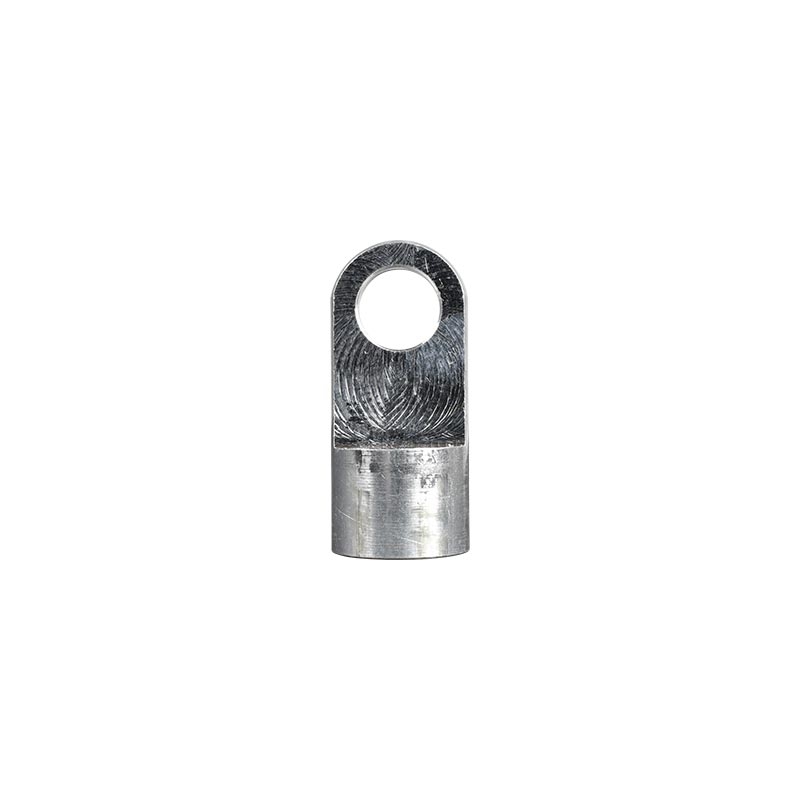

Auge abgefräst Material Stahl verzinkt Augen-Ø (A) 8,1 mm Länge (B) 24,5 mm Dicke (C) 5 mm Breite (E) 12 mm Gewinde M8

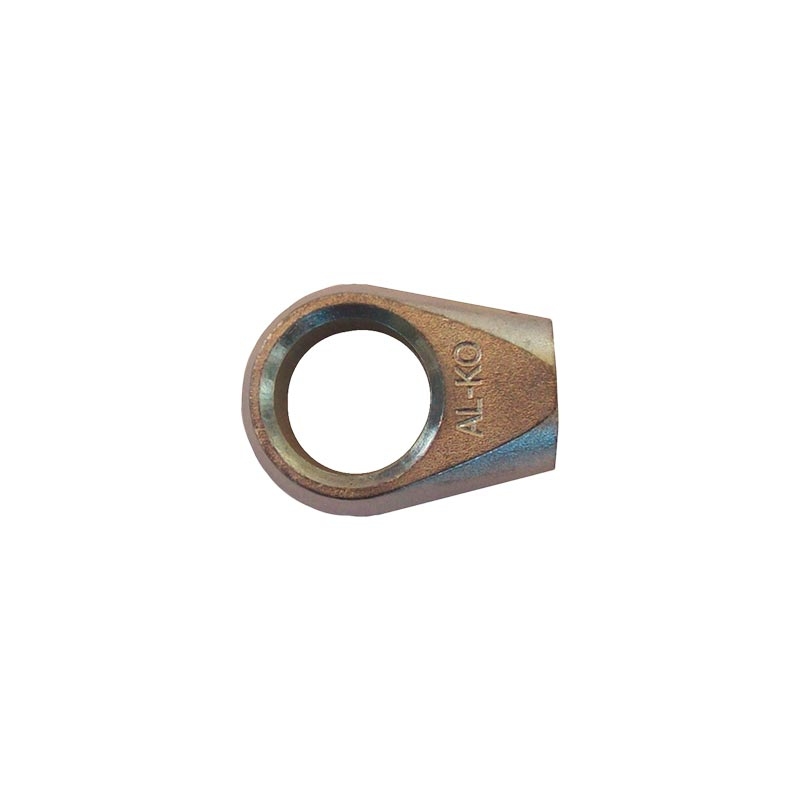

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 25 mm Dicke (C) 10 mm Breite (E) 17 mm Gewinde M6

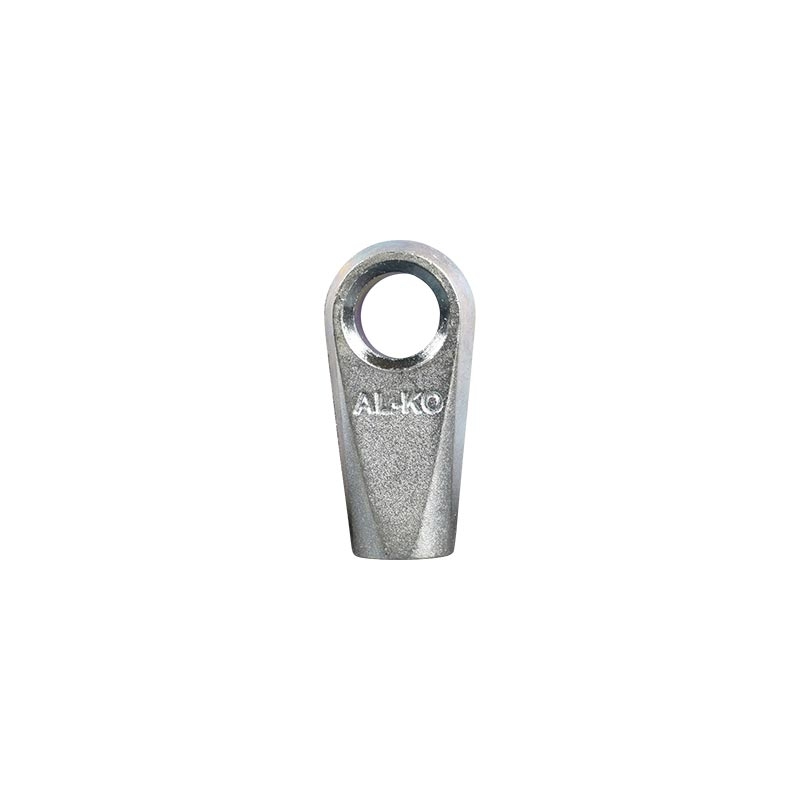

Auge ausgeformt Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 25 mm Dicke (C) 10 mm Breite (E) 17 mm Gewinde M8

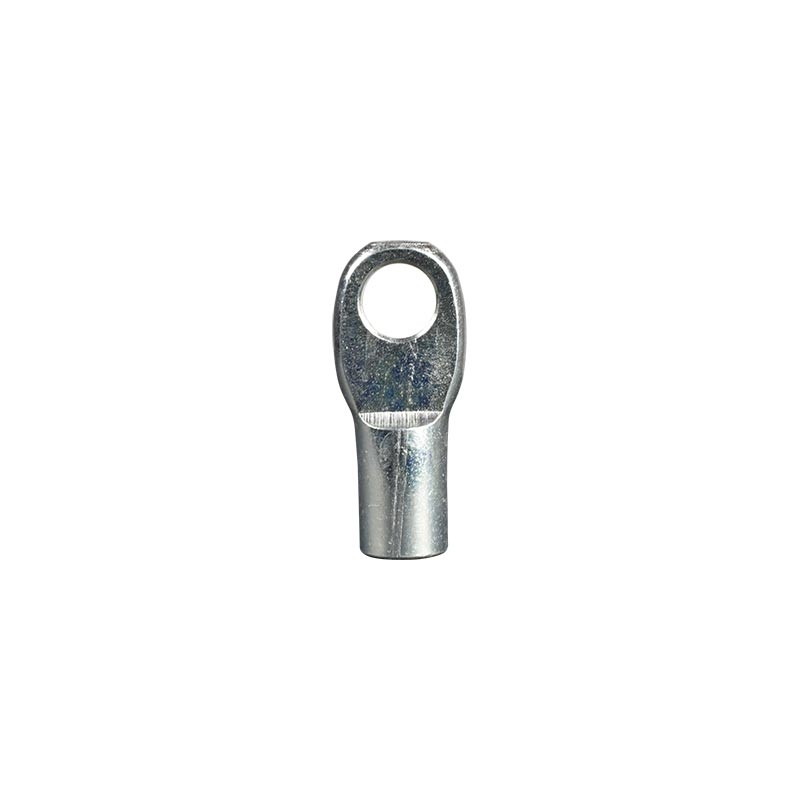

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 28 mm Dicke (C) 5 mm Breite (E) 15 mm Gewinde M6

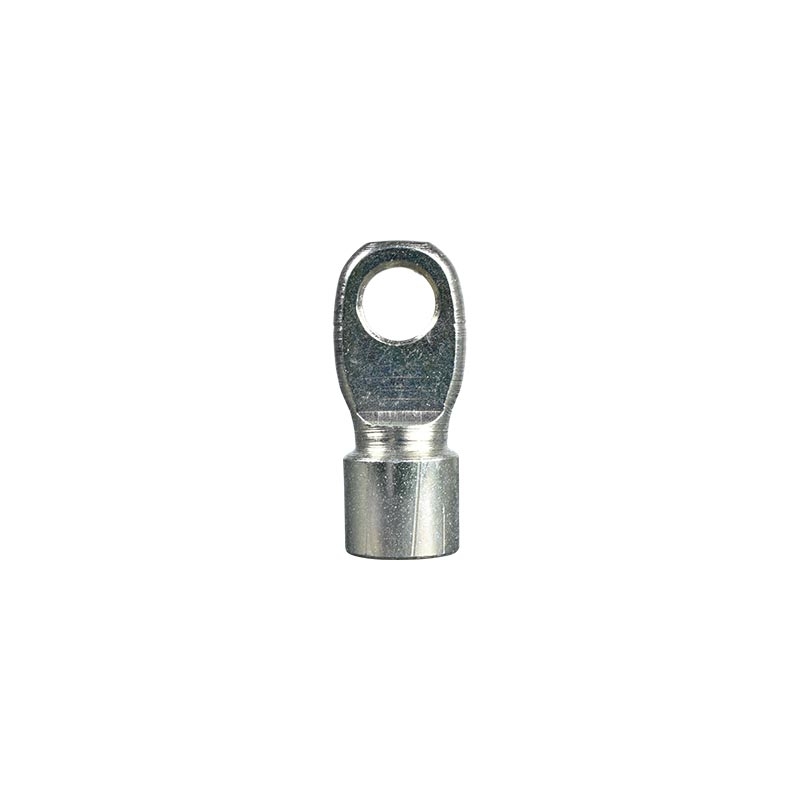

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 28 mm Dicke (C) 5 mm Breite (E) 15 mm Gewinde M8
Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 30 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M10

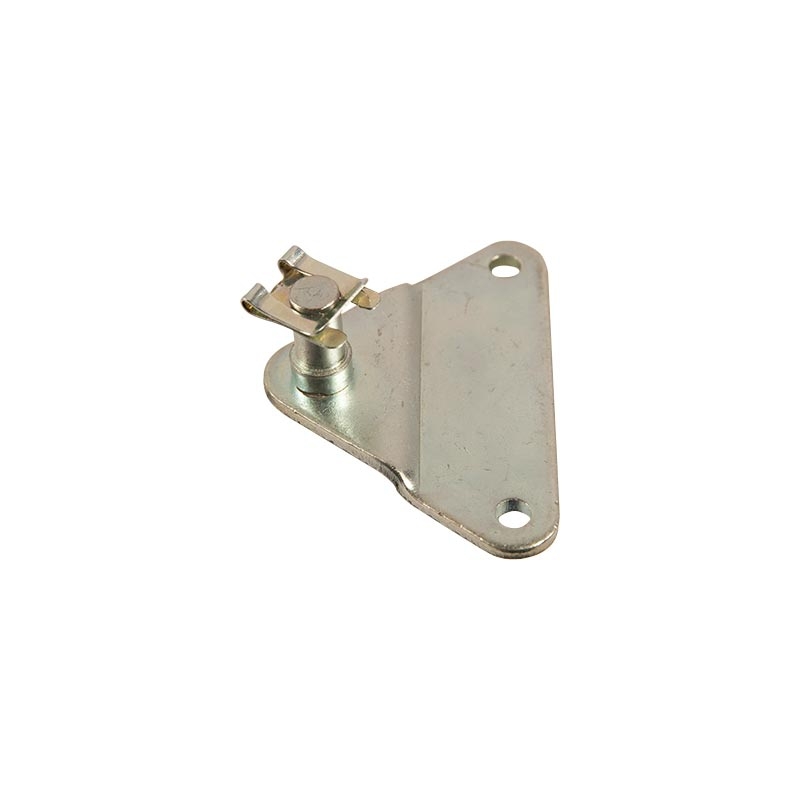

Befestigungsplatte gerade, mit Bolzen und Sicherungsblech Material Stahl, verzinkt, blauchromatiert Bolzen-Ø (A) 8 mm Lochabstand (B) 55 mm Tiefe (C) 30 mm Bohrung-Ø (D) 4,2 mm Höhe (E) 16 mm

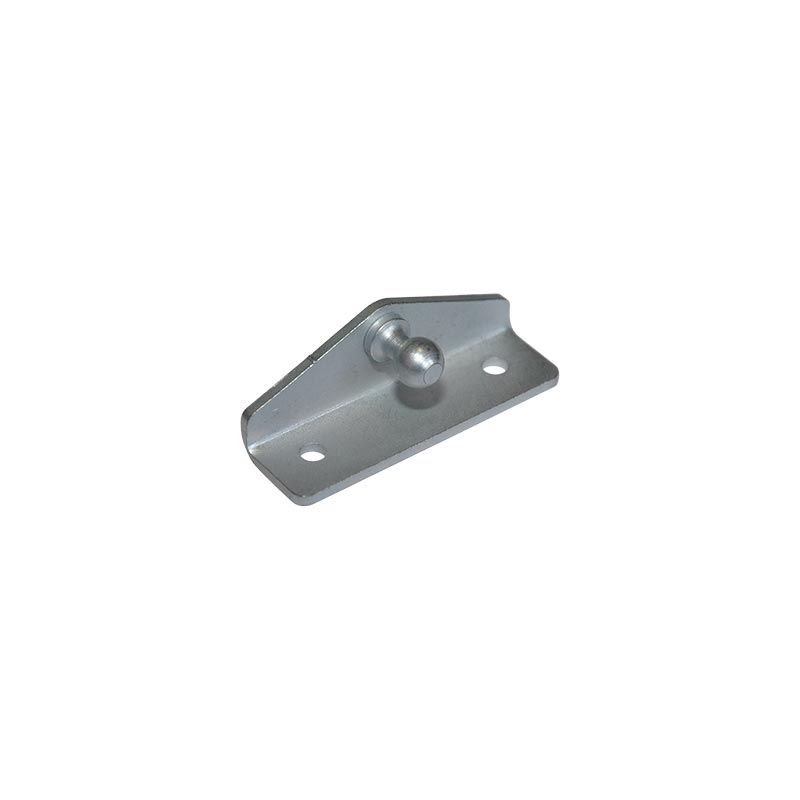

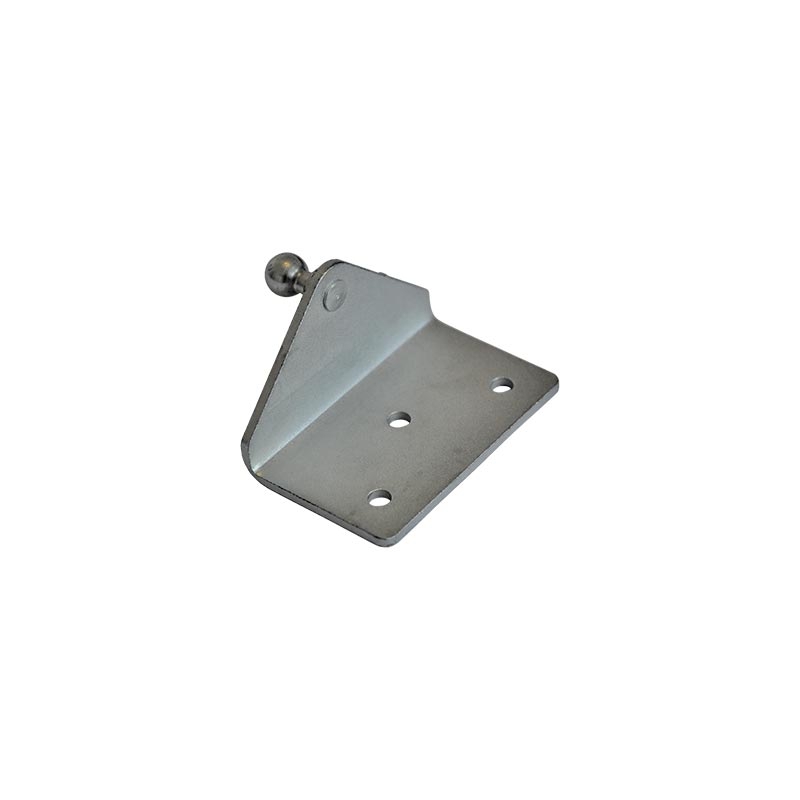

Befestigungsplatte angewinkelt, mit Kugelzapfen außen Material Stahl, verzinkt, blauchromatiert Kugel-Ø (A) 10 mm Lochabstand (B) 45 mm Höhe (C) 30 mm Bohrung-Ø (D) 5,3 mm Breite (E) 40 mm Abstand Außenkante - Lochmitte (F) 22 mm Länge (G) 65 mm
Gasdruckfedern für Klappen, Deckel und Anhängeraufbauten
Was ist eine Gasdruckfeder?
Gasdruckfedern unterstützen das kontrollierte Öffnen, Halten und Schließen von Klappen, Deckeln und Aufbauten. Sie werden unter anderem an Anhängern, Werkzeugkisten, Staukästen, Caravan-Aufbauten und technischen Serviceklappen eingesetzt. Durch den im Zylinder enthaltenen Gasdruck erzeugen sie eine definierte Ausschubkraft und erleichtern die Bedienung auch bei schwereren Bauteilen.
Für die richtige Auswahl spielen nicht nur Kraft und Länge eine Rolle, sondern auch die passende Ausführung für den Einsatzbereich. In der Praxis werden häufig
Gasdruckfedern aus Stahl oder Gasdruckfedern aus Edelstahl verwendet. Ergänzend sorgen passende Anlenkelemente dafür, dass Bewegungsablauf und Krafteinleitung zur jeweiligen Klappengeometrie passen.
Welche Gasdruckfeder ist die richtige?
Die passende Gasdruckfeder richtet sich nach Gewicht, Größe und Einbausituation der Klappe. Entscheidend sind die Ausschubkraft in Newton, die Gesamtlänge, der Hub sowie die Anschlussart. Für einen zuverlässigen Austausch sollten vorhandene Kennzeichnungen, Baulängen und Befestigungspunkte möglichst genau übernommen werden. Besonders bei älteren Anhängern oder Sonderaufbauten können auch
herstellerspezifische Gasdruckfedern sinnvoll sein, damit Einbau und Funktion ohne aufwendige Anpassungen möglich bleiben.
Was bedeutet die Newton-Angabe bei Gasdruckfedern?
Die Newton-Angabe (N) beschreibt die Kraft, mit der die Gasdruckfeder ausfährt. Je höher der Newton-Wert, desto stärker unterstützt die Feder das Öffnen und sichere Offenhalten der Klappe. Eine zu geringe Ausschubkraft führt oft dazu, dass die Klappe absinkt, während eine zu hohe Kraft die Bedienung erschweren oder Scharniere und Halterungen unnötig belasten kann. Bei der Auswahl zählt deshalb nicht nur ein hoher Wert, sondern die zur Geometrie und zum Gewicht passende Auslegung.
Gasdruckfedern aus Stahl oder Edelstahl?
Gasdruckfedern aus Stahl eignen sich für viele Standardanwendungen im Innen- und geschützten Außenbereich. Für feuchte Einsatzbedingungen, häufige Außenmontage oder korrosive Umgebungen sind
Gasdruckfedern aus Edelstahl häufig die robustere Wahl. Wenn Einbaumaße oder Anschlüsse vom Serienstandard abweichen, bieten herstellerspezifische Gasdruckfedern passende Lösungen. Für die korrekte Kraftübertragung sind außerdem die richtigen Anlenkelemente entscheidend.
